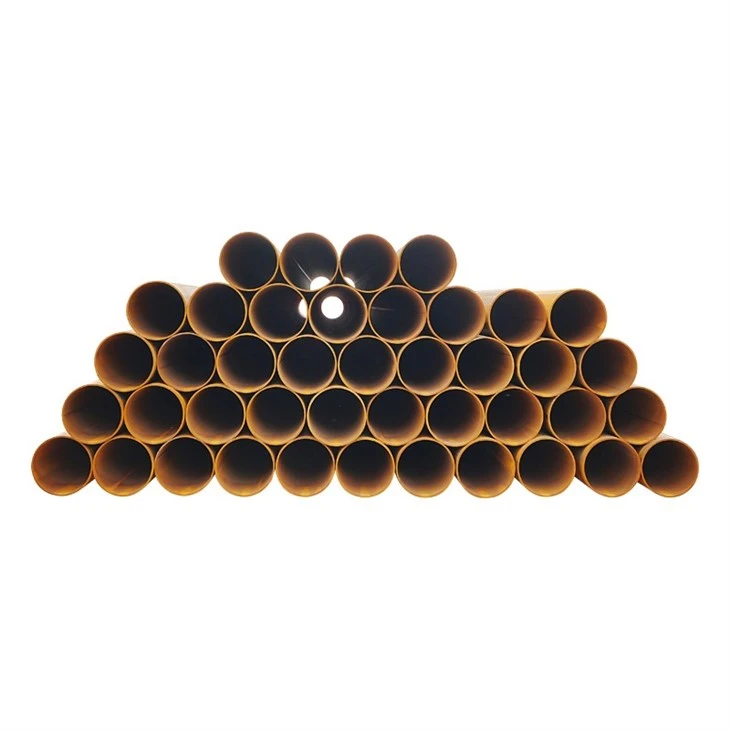

Tuyau en acier EN10219 DN800

Classification de l'indice de pression : faible-à-moyenne (ERW) ou élevée-à-extrême (sans couture)

La pression nominale est une mesure de classification critique, directement liée au processus de fabrication et aux matériaux. Les tuyaux ERW et sans soudure occupent des plages de pression distinctes, les tuyaux HFW comblant l'écart.

Tuyaux ERW : pression faible-à-moyenne (inférieure ou égale à 10 MPa)

Les tuyaux ERW sont classés pour les applications à faible-à-pression moyenne, limités par leur composition en acier doux et leur cordon de soudure. Bien que les soudures ERW soient solides, elles restent des points potentiels de concentration de contraintes sous une pression extrême.

Les classifications de pression des restes explosifs des guerres de Huayang (selon GB/T 3091/ASTM A53) comprennent :

SCH 20 REG: 1,6–3 MPa (plomberie résidentielle, irrigation). Nos tuyaux NPS 2 SCH 20 ERW (OD 60,3 mm, paroi 3,18 mm) sont utilisés dans 80 % des projets d'irrigation rurale du Hebei.

SCH 40 REG: 3–6 MPa (eau/gaz municipal, industrie légère). Le projet d'eau de Pékin 2024 reposait sur des tuyaux NPS 4 SCH 40 ERW (ID 102,26 mm) pour gérer une pression d'eau de 4 MPa.

SCH 80 REG: 6–10 MPa (eau de refroidissement industrielle, gaz à pression modérée-). Une centrale électrique du Shandong de 2023 utilisait des tuyaux NPS 6 SCH 80 ERW (paroi 10,16 mm) pour les conduites d'eau de refroidissement de 8 MPa.

Nous vérifions les pressions nominales via des tests hydrostatiques : chaque tuyau ERW est testé à 1,5 × la pression de service (par exemple, 9 MPa pour SCH 40) pendant 60 secondes, avec une chute de pression nulle requise.

Seamless Pipes: High-to-Extreme Pressure (>20 MPa)

Les tuyaux sans soudure sont classés pour les pressions élevées-à-extrêmes, grâce à leur structure sans soudure-et à leurs matériaux à haute-résistance. Sans cordon de soudure, la contrainte se répartit uniformément sur la paroi du tuyau-, ce qui leur permet de supporter des pressions que les tuyaux ERW ne peuvent pas supporter.

Les classifications de pression sans soudure courantes (selon API 5L/ASME B36.10) incluent :

API 5L X65 sans soudure: 20–40 MPa (transmission pétrolière/gazière terrestre). Utilisé dans le gazoduc Shanxi-Pékin de 2023.

API 5L X80 sans soudure: 40–60 MPa (conduites pétrolières offshore, puits profonds). Un projet offshore d’Asie du Sud-Est de 2024 utilisait des tuyaux sans soudure NPS 10 X80 (paroi de 25,4 mm) pour le transport de pétrole brut de 50 MPa.

Alliage sans soudure (Cr-Mo): 60–100 MPa (vapeur à haute-température, réacteurs chimiques). Utilisé dans les usines pétrochimiques pour les conduites de vapeur à 500 degrés +.

La différence est frappante : un tuyau sans soudure de même diamètre extérieur qu'un tuyau ERW peut supporter 2 à 5 fois plus de pression-justifiant son coût plus élevé pour les applications critiques.
